Hypertherm의 최신 컴퓨터 수치 제어기(Computer Numeric Control)인 EDGE® Connect는 남이 따라올 수 없는 신뢰성, 내재된 강력한 능력, 높은 수준의 맞춤형 설정을 제공합니다. 업계를 선도하는 Hypertherm의 독점 Phoenix® CNC 플랫폼에 기반을 둔이 시스템은 SureCut™ 기술을 제공하는 ProNest® CNC 자동 배열 등 새로운 고급 소프트웨어 기술과 함께 개선된 하드웨어도 제공합니다.
EDGE Connect CNC는 손쉬운 설정, 변경, 업그레이드를 위해 절단 장비 전용 소프트웨어로 현장에서 구성할 수 있습니다. 사용이 편리한 시스템에는 고급 절단 성능과 직관적인 그래픽 인터페이스가 결합되어 있으며, 이 시스템은 플라즈마, 산소 가스, 워터젯을 지원합니다.
시스템 정보
ProNest® CNC 배열

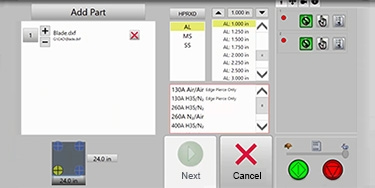

- 사용이 편리한 터치 스크린 인터페이스는 장비 작업자가 추가 교육 없이도 배열된 부품 프로그램을 생성하고 최적의 절단 품질을 얻을 수 있도록 해줍니다.
- DXF, DWG, CAM, DGN, CNC의 간단한 모양을 직접 불러옵니다.
- 내장된 SureCut™ 기술과 함께 내장된 전문 기술을 통해 성능을 최대화합니다. 특허 True Hole® 기술로 프로세스 확인과 함께 모든 작업자 변수가 적절하게 설정되도록 해줍니다.
- 프로세스 최적화와 함께 단일 파트용 패턴 배열이 포함되어 있습니다.
- 복수 파트용 트루 쉐이프 배열 모듈(선택 사양)
맞춤형 성능
- 플라즈마(절단, 마킹, 베벨, 파이프/튜브 포함), 산소 연료(베벨 포함), 워터젯 등 다양한 곳에 사용할 수 있도록 설계되었습니다.
- 절단 장비 제조업체의 필요에 맞도록 2가지 하드웨어 구성을 제공합니다.
- 선택형 센서 플라즈마 토치 높이 제어 장비(Sensor THC)
현장 구성
- 플라즈마, 산소 가스, 워터젯에 대한 기본 및 고급 프로세스 제어
- 통합 Sensor THC 및 베벨
- ProNest CNC 트루 쉐이프 배열
- PLC Connect™
OEM 맞춤형
- PLC Connect는 CNC에 탑재되어 입/출력 신호, 위치, 절단 상태, 오류 상황과 관련하여 추가 기능을 제공하며 IEC61131도 준수합니다.
- C# 응용 프로그램 인터페이스(API)를 통해 독특한 시스템 도구와 기능을 제어할 수 있는 화면 표시 소프트웨어 작업자 콘솔의 OEM 맞춤형
빠르고 손쉬운 설치
- 하나의 EtherCAT® 케이블만 CNC에 연결하면 모든 동작 및 입/출력 신호를 처리할 수 있기 때문에 시스템의 배선이 매우 단순해지며 설치 시간도 줄어듭니다.
- Hypertherm의 HyPerformance® 플라즈마 시스템과의 커뮤니케이션은 EtherCAT을 직접 절단 시스템으로 연결하여 이루어집니다.
유연한 구성

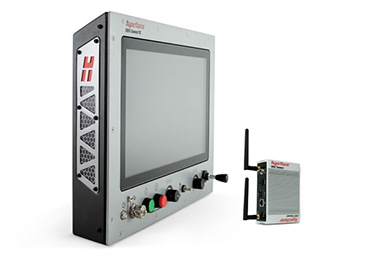

EDGE Connect
CNC 구성 중 가장 작은 EDGE Connect는 가장 유연한 장비 통합을 선사합니다. 절단 장비 OEM은 터치 스크린과 작업자 스위치를 제공합니다.

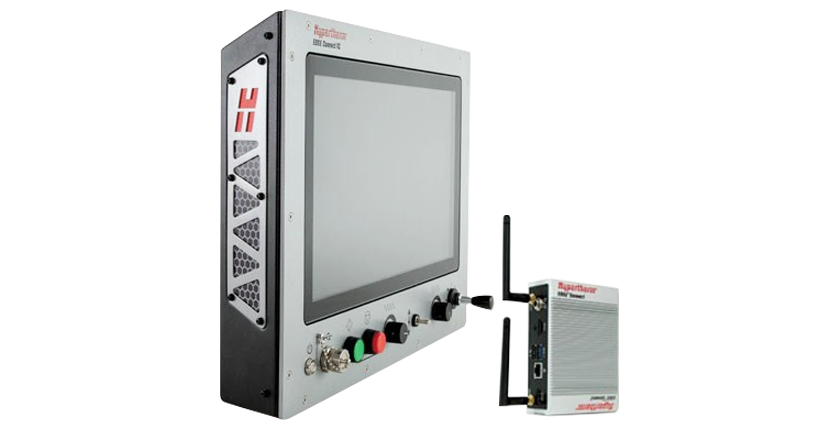

EDGE Connect TC
EDGE Connect CNC를 19.5인치 디스플레이 터치스크린이 장착된 산업용 엔클로저에 통합합니다. 시작, 중지, 프로그램, 수동 속도 조절, 토치 올리기/내리기, 조이스틱 스위치가 있는 하드웨어 작업자용 콘솔과 함께.
