플라즈마 시스템
Hypertherm은 40년 이상의 개발 노력으로 고객이 신뢰할 수 있는 최상의 성능을 제공하는 풀라즈마 기술 관련 특허를 100개 이상 보유하고 있습니다.
전 세계적으로 사용되고 있는 2만여 개의 HyPerformance 플라즈마 시스템과 더불어，HPRXD 제품군은 가장 일관된 절단 품질과，최고 생산성，최저 운영비，타제품이 따라 을 수 없는 신뢰성을 추구하는 고객들이 선택하는 풀라즈마 시스템이 되었습니다.
특징 및 장점

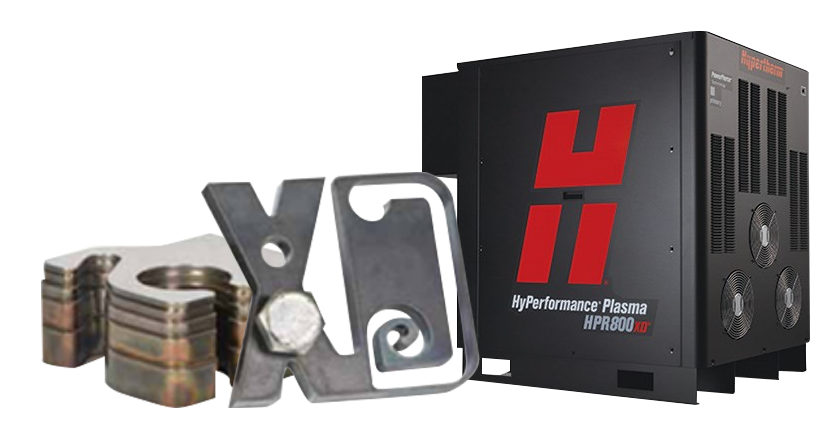

HyPerformance HPR800XD 플라즈마 시스템은 x-y, 베벨, 로봇 절단 작업의 최대 성능과 생산성을 구현하도록 설계되고 제작되었습니다. 이 다용도 800암페어 등급 시스템은 빠른 절단 속도, 신속한 공정 주기, 빠른 부품 교환, 높은 신뢰성을 결합했으며, 최대 160mm 두께의 금속을 절단하고 베벨링하고 마킹할 수 있는 타사와 비교할 수 없는 공정 유연성을 제공합니다.
탁월한 절단 품질과 일관성
- Hyperformance 플라즈마는 탁월한 苦질과 일관된 미세 형상 부분으로 절단하여，추가 운전에서 발생하는 비용이 없습니다.
- 특허 등록된 HyDefinition 기술은 연강에서 최고 64mm에 이르는 더욱 강력한 정밀 절단용의 플라즈마 아크를 정렬하고 포커스를 맞춥니다.
- 새로운 HDi 기술이 3 ~ 6mm의 얇은 스테인리스에 HyDefinition 절단 품질을 제공합니다.
- 특허 등록된 시스템 기술을 통해，현재 출시된 그 어떠한 다른 시스템 보다 장기간 동안 일관된 절단 품질로 작업을 수행합니다.
True Hole™ 기술 적용
생산성 극대화
HyPerformance 쓸라즈마는 고속 절단 속도，신속한 공정주기，빠른 부품교체 및 늘어난 운전가능시간을 결합하여 생산성을 극대화했습니다.
절단속도를 38% 향상시킨 Hydefinition 기술
운영비 최소화
HyPerformance 플라즈마는 운영비를 낮주고 수익성을 향상시켰습니다.
LongLife" 기술은 소모품 수명을 현저히 증가시키고, 일관된 HyDefinition 절단 품질을 최장기간 동안 제공해 드립니다.
수냉 차폐 기술 적용(좌) / 소모품 마모 상태 비교(우)
타사가 따라을 수 없는 신뢰성
40여년 이상의 경험을 바탕으로 광범위한 시험을 수행하여，믿을 수 있는 Hypertherm 품질을 보장해 드립니다.
- HALT (Highly Accelerated Life Testing)
진동 시험 0 to 60 G Vibration -70°C to 100°C (at 60°/minute) - Power Supply, 토치와 소모품 응력 시험
예상되는 장비 수명의 5배로 응력(Stress) 시험을 실시합니다. Stress 조건:고전압 입력 조건 (400V 장비를 575V조건에서 시험)에서 출력전류를 20% 높여 50°C 온도에서 RF Noise (고주파 노이즈가 work lead에 존재하는 조건)테스트를 실시 합니다. - Power Supply 충격 시험
100번을 굴립니다. 100번 15cm 높이에서 콘크리트 바닥에 떨어뜨립니다. 1번 1m 높이에서 콘크리트 바닥에 떨어뜨립니다. - 먼지와 습도 시험
아크가 발생한 상태에서 20시간 이상 동안 0.5Kg의 금속 분말이 냉각 팬을 통하여 장비 내부로 흡입되는 조건에서 시험합니다. 습도가 95%인 장소에 96시간 동안 장비를 놓아 둡니다. - Power Supply
IP 방수 시험 & 절연 파손 시험, CE/LVD 안전 시험, 장비 무게의 10배로 핸들 하중 시험 - Torch Testing
토치 케이블 꺽임 시험, 토치 케이블 끌어 당기기 시험, 토치 어셈블리를 1m 드럼통에서 5천 번 굴리기 시험 - 각 제조 조립 공정마다 별도 검사실에서 검사 실시 함
- Hi-pot Test – high voltage/low amperage 부품 확인
- 위와 같은 테스트를 각 공정마다 실시함으로써 최고의 내구성과 안정성을 보장합니다.
시스템 사양
| 입력전압 | 220/240/380/440/480, 50/60Hz, 3PH |
|---|---|
| 출력전압 | 200 VDC |
| 출력전류 | 800 A |
| 사용효률 | 100% |
| 최대 OCV | 360 VDC |
| 부피 | 118cm H, 88cm W, 126cm L (power supply) power supply 2대 병렬연결 |
| 무게 | 851 kg (power supply) |
| 사용가스 | Plasma gas : O2, N2, F5, H35, Air Shield gas : N2, O2, Air |
| 가스압력 | 수동가스콘솔 8.3bar 자동가스콘솔 8.0bar |
절단능력
| 연강 절단 용량 | 무불순물 제조(피어싱) 최대 절단 용량 | 38mm 50mm 80mm |
|---|---|---|
| 스테인레스강 절단 용량 | 제조(피어싱) 최대 피어싱 한계 | 75mm 100mm 160mm |
| 알루미늄 절단 용량 | 제조(피어싱) 한계 | 75mm 160mm |
| 속도(연강) | 최고 출력 전류의 형식 사양 | 12mm(4430mm/m) |
