製品

プラズマシステム

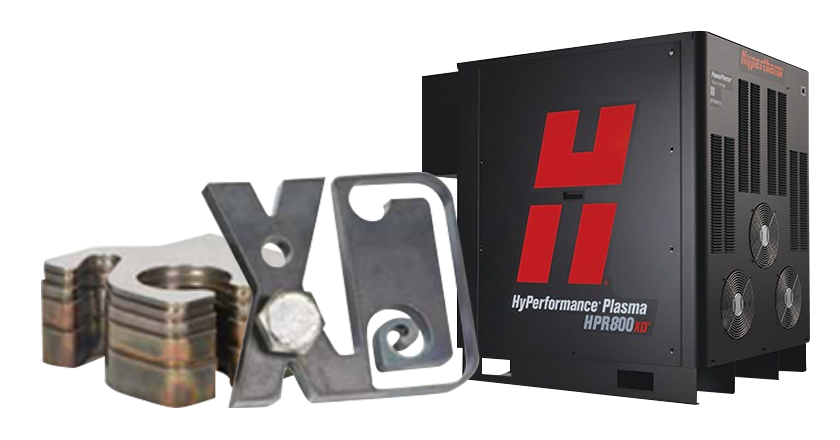

HPR800XD

プラズマシステム PLASMA SYSTEM

優れた切断性能で一貫した品質を保ち、最小限の運用費で生産性を極大化し、信頼できるHPR XDシリーズ

Hyperthermは40年以上にわたる開発努力により、お客様が信頼できる最上の性能を提供するプラズマ技術関連特許を100個以上保有しています。 全世界で使用されている約2万種類のHyPerformanceプラズマシステムとともにHPRXD製品群は最も一貫した切断品質と最高生産性、最低運営費及び他の製品が追従できない信頼性を追求するお客様が選ぶプラズマシステムとなりました。

特徴や長所

HyPerformance®HPR260XDプラズマシステムは、x-y、ベベル、ロボット切断作業の最大性能と生産性を実現するために設計され、製作されました。 この多用途260アンペア等級システムは、速い切断速度、迅速な工程周期、速い部品交換、高い信頼性を結合し、非常に薄い素材から厚い素材までの他社と比較できないHyPerformance切断品質を提供します。

卓越した切断品質と一貫性

  • Hyperformanceプラズマは優れた苦虫と一貫した微細形状部分で切断し、追加運転で発生するコストがありません。
  • 特許登録されたHyDefinition技術は軟鋼から最高64mmまでより強力な精密切断用プラズマアークを整列しフォーカスを合わせます。
  • 新しいHDi技術により、3~6mmの薄いステンレスにHyDefinitionの切断品質を提供します。
  • 特許登録されたシステム技術により、現在発売されている他のいかなるシステムよりも、長期間一貫した切断品質で作業を行います。

True Hole™ 技術適用

生産性の極大化

HyPerformanceサラズマは高速切断速度、迅速な工程周期、速い部品交換および増えた運転可能時間を結合し、生産性を極大化しました。

切断速度を38%向上させたHydefinition技術

運営費の最小化

HyPerformanceプラズマは運営費を下げて収益性を向上させました。
LongLife 技術は、消耗品の寿命を著しく増加させ、一貫したHyDefinitionの切断品質を最長期間提供します。

水冷遮蔽技術適用(左)/消耗品の磨耗状態、比較(右)

他社の追いつけない信頼性

40年以上の経験をもとに広範囲な試験を行い、信頼できるHyperthermの品質を保証します。

  • HALT (Highly Accelerated Life Testing)
    振動試験 0 to 60 G Vibration -70°C to 100°C (at 60°/minute)
  • Power Supply, トーチと消耗品応力試験
    予想される装置寿命の5倍で応力(Stress)試験を行います。 Stress条件:高電圧入力条件（400V 装備を575V 条件で試験）で出力電流を20%高め、50℃温度でRF Noise（高周波ノイズがワークスペースに存在する条件）テストを行います。
  • Power Supply 衝撃試験
    100回転がしてください。 100番、15cmの高さでコンクリートの床に落とします。 1番1mの高さでコンクリートの床に落とします。
  • ほこりと湿度試験
    アークが発生した状態で20時間以上の間、0.5Kgの金属粉末が冷却ファンを通じて装置内部に吸入される条件で試験します。 湿度が95%の場所に96時間装備を置きます。
  • Power Supply
    IP防水試験&絶縁破損試験、CELVD安全試験、装備重量の10倍ハンドル荷重試験
  • Torch Testing
    トーチケーブル曲げ試験、トーチケーブル引きつけ試験、トーチアセンブリを1mドラム缶で5千回転がす試験
  • 製造組立工程ごとに別検査室にて検査を実施する
  • Hi-pot Test – high voltage/low amperage 部品確認
  • 上記のようなテストを各工程で実施することにより、最高の耐久性と安全性を保障します。

システム仕様

入力電圧220/240/380/440/480, 50/60Hz, 3PH
出力電圧200 VDC
出力電流800 A
使用効率100%
最大 OCV360 VDC
体積118cm H, 88cm W, 126cm L (power supply)
power supply 2つ並列連結
重さ851 kg (power supply)
使用ガスPlasma gas : O2, N2, F5, H35, Air
Shield gas : N2, O2, Air
ガス圧力手動ガスコンソール 8.3bar
自動ガスコンソール 8.0bar

切断能力

軟鋼切断容量不純物の無実
製造(ピアス)
最大切断容量		38mm
50mm
80mm
ステンレス鋼 切断容量製造(ピアス)
最大ピアス
限界		75mm
100mm
160mm
アルミニウム切断容量製造(ピアス)
限界		75mm
160mm
速度(軟鋼)最高出力電流の形式仕様12mm(4430mm/m)
